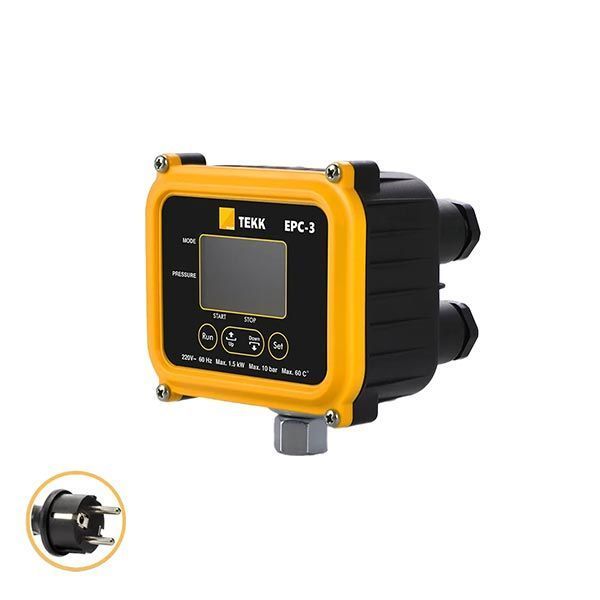

Автоматичне реле тиску EPC-3 з електронним регулюванням тиску ввімкнення і вимкнення призначене для автоматизації систем побутового водопостачання. Воно керує увімкненням і вимкненням насоса залежно від тиску в системі. Важливо зазначити, що вимкнення електронасоса відбувається в разі досягнення заздалегідь установленого тиску. Насос залишається увімкненим, поки кран залишається відкритим. Однак, якщо водорозбір припиняється (наприклад, ви закрили водопровідний кран), контролер негайно вимкне електронасос.
Основні функції реле тиску Tekk Haus EPC-3:
- Автоматичне керування: Реле тиску автоматично вмикає і вимикає електронасос, забезпечуючи подачу води.
- Захист від сухого ходу: Якщо припиняється надходження води на всмоктувальній магістралі (наприклад, через аварійний витік або вичерпання води у свердловині), контролер через 30 секунд зупиняє електронасос.
- Автоматичний перезапуск: Насос перезапускається автоматично кожні 15 хвилин.

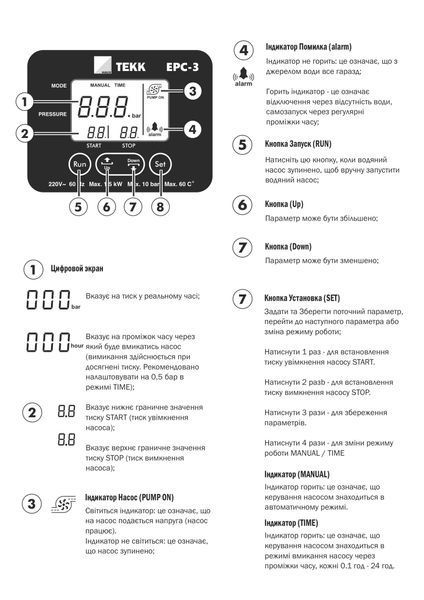

Інструкція для налаштування режиму MANUAL - за якого насос вмикається і вимикається залежно від встановленого тиску:
- Натисніть кнопку SET.
- Цифри налаштування тиску ввімкнення (START) на панелі почнуть блимати, і контролер перейде в режим налаштування параметрів.
- Натисніть клавішу Up, щоб збільшити значення параметра, або клавішу Down, щоб зменшити його.
- Після налаштування натисніть знову кнопку SET, щоб перейти до налаштування тиску вимкнення (STOP).
- Аналогічно, використовуючи клавіші Up і Down, встановіть бажане значення тиску вимкнення.
- Натисніть знову кнопку SET, щоб зберегти налаштування. Тепер контролер налаштований відповідно до ваших уподобань.
Для перемикання між режимами MANUAL і TIME виконайте такі дії:
- Натисніть кнопку SET чотири рази.
- У режимі TIME налаштуйте проміжок часу, через який насос буде вмикатися. Цей проміжок може бути від 0.1 години до 24 годин.
- Наприклад, якщо вам потрібно періодично закачувати воду в резервуар, встановіть бажаний інтервал часу. У такому разі насос вмикатиметься через однакові проміжки часу, які ви налаштували, але вимикатиметься в разі досягнення встановленого тиску.
- Рекомендується встановлювати тиск вимкнення на рівні 0.5 бар.
- Для такого режиму роботи необхідно встановити поплавковий кран на резервуарі.
Реле тиску Tekk Haus EPC-3 має функцію пам'яті під час вимкнення живлення. Це означає, що після встановлення тиску для запуску або робочого режиму контролер пам'ятатиме встановлені значення навіть після вимкнення живлення. При відновленні живлення немає необхідності налаштовувати його повторно.
Додаткові функції EPC-3 :
- Проти корозії та блокування ротора і робочого колеса: Кожні 24 години контролер вмикає насос на 10 секунд, щоб запобігти утворенню корозії та блокуванню ротора або робочого колеса.
- Індикатор Помилка (alarm): Якщо індикатор блимає, це означає, що водяний насос буде автоматично вмикатися на 30 секунд через кожні 15 хвилин. Це відбувається чотири рази. Потім насос вмикатиметься на 30 секунд щогодини, поки не закачає воду.
- Примусовий запуск: Насос також можна запустити примусово, натиснувши кнопку RUN.
- Тиск: Тиск, створюваний насосом, як правило, має бути на 0,5 бар вищим, ніж попередньо встановлений тиск для пуску.
Характеристики Електронного реле тиску Tekk Haus EPC-3:
- Виробник: Tekk Haus (Німеччина)
- Манометр електронний
- Кабель: 1 метр з вилкою
- Максимальна сила струму: 10A (більше 10A через реле)
- Напруга: 110 / 230 В
- Частота: 60 / 50 Гц
- Максимальний робочий тиск: 10 бар
- Максимальний потік води: 80 літрів на хвилину
- Підключення: 1/4" різьблення внутрішнє, накидна гайка
- Гарантія: 2 роки
